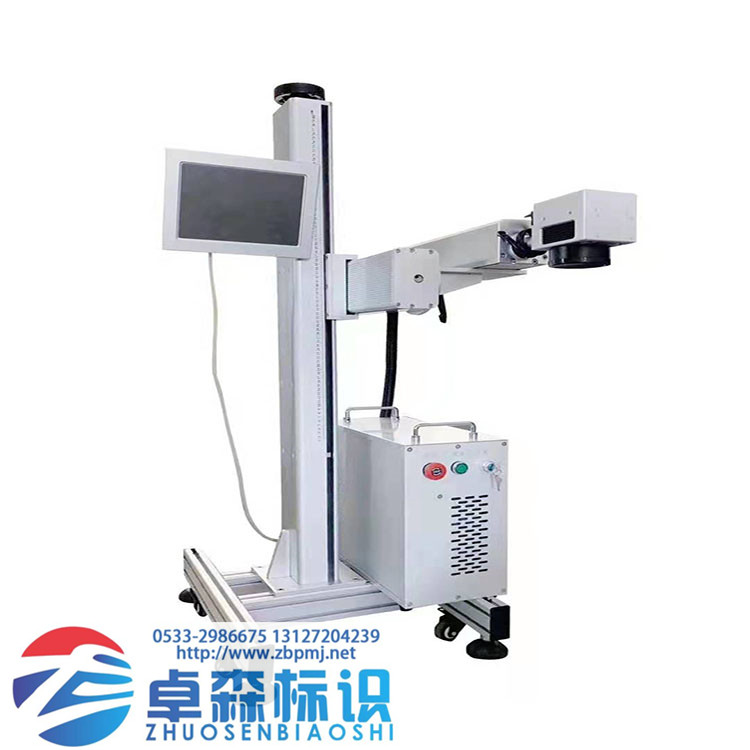

光纤激光机,20W 30W 50W 光纤激光打标机


  1. 开机流程

    1) 接通外部供电电源(墙面上漏电开关)。

    2) 按下电脑电源启动开关(PC Power),才能进行电脑操作界面。

    3) 启动主控电源:顺时针旋转钥匙开关(LOCK),此时整个设备可以启动。

    4) 顺时针旋转急停开关(EMERGENCY),整机可以正常操作。(当发生异常情况时,迅速按下急停 开关,系统失电进入关机状态;如果再次开机,请把急停开关钮出来。)

    5) 红外线指示按钮开关(Red Indication),按下按钮START可以用可见红光模拟激光扫描,方 便确定激光标刻的范围和位置。一般情况下保持开启。

    6) 振镜驱动开关(S-SWITCH),开关打向ON,振镜驱动器开,Scan Power Alarm 指示灯灭。

    7) 按下HAN——S LASER启动器上的电源开关,使激光头进入工作状态,此时电源开关指示灯亮, 现在打开电脑显示器电源,进入桌面的HAN——S LASER MARKING SYSTEM打标软件系统,绘制任何图形或者文字,按下打标,空打标一次,观察仪器和软件是否正常。

    8) 打开激光电源箱GTDC2020S 按下电源开关至ON状态,然后按下START键,灯亮,仪器正常, 最后进行电流的调节,旋转CURRENT钮将电流调整到12-14A。(根据我公司产品的特点,电流越大,打标深度越深)。

    9) 放置相同高度的产品,进行激光头对焦(对刚才所绘制的图形或者文件进行连续打标)调整 立杆上的箭头高度,激光点亮度最亮和声音最大的时候,就代表对焦效果最好。

    10) 进入电脑软件操作界面,对需要生产的打标文件进行有效设置后,准备生产制作。

    11) 现在开始正常的有序生产作业,可以使用脚踏开关进行控制,一个产品按照要求进行作业, 不可以误操作造成产品报废,首检需要相关负责人员确认后开始批量生产。

  2. 2

      关机的操作步骤:


      1) 打标生产结束,先保存打标文件,退出软件,然后旋转CURRENT钮将电源箱GTDC2020S 的 电流调节调整到0A,按下stop键,灯灭;最后将电源开关至OFF状态关掉GTDC2020S电源。


      2) 关掉HAN——S LASER启动箱的电源开关,使激光头停止工作,电源指示灯灭。 14) 振镜驱动开关(S-SWITCH),开关打向OFF,振镜驱动器关,Scan Power Alarm 指示灯亮。


      3) 红外线指示按钮开关(Red Indication),按下stop按钮关掉可见红光模拟激光扫描。


      4) 关闭主控电源,逆时针旋转钥匙开关(LOCK),此时整机关闭。 17) 关闭计算机,关闭总电源开关(墙面漏电开关)。
